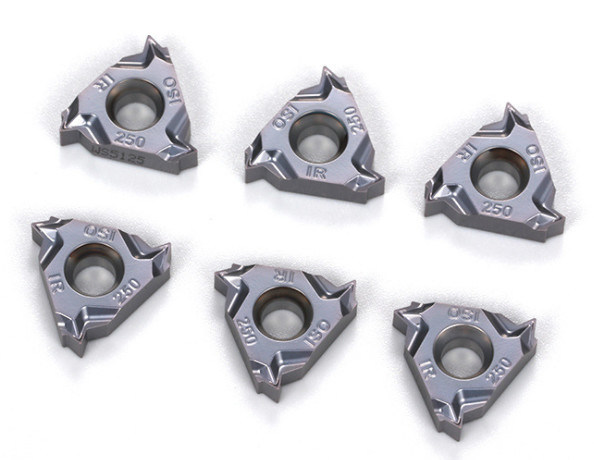

Τέλειο καρβίδιο εξεχουσών θέσεων που περνά κλωστή στα ένθετα για τη μετρική μορφή δοντιών ακρίβειας νημάτων
Λεπτομέρειες:
Καλύτερη τιμή Επικοινωνία
Λεπτομερής ενημέρωση |
|||
όνομα: | ένθετα κοπής καρβιδίου | Υλικό: | Καρβίδιο βολφραμίου |
---|---|---|---|
εφαρμογή: | Εργαλείο στροφής νημάτων | κομμάτι προς κατεργασία: | Ανοξείδωτος \ χυτοσίδηρος χάλυβα \ |
Πλεονέκτημα: | καλό perfermance, αντοχή | Μέγεθος: | έθιμο |
Υψηλό φως: | Τέμνοντα εργαλεία ενθέτων καρβιδίου,ένθετα κοπής καρβιδίου |
Περιγραφή προϊόντων
Τέλειο καρβίδιο εξεχουσών θέσεων που περνά κλωστή στα ένθετα για τη μετρική μορφή δοντιών ακρίβειας νημάτων
Λεπτομερής περιγραφή προϊόντων
Εφαρμογή: |
Στροφή νημάτων |
Υλικό: |
Τσιμενταρισμένο καρβίδιο |
---|---|---|---|
Επένδυση: |
PVD |
Πρότυπα: |
ISO |
Βαθμός: |
MP2215 |
Τύπος: |
Διάφορος |
Καρβίδιο που περνά κλωστή στα ένθετα για το μετρικό νήμα του ISO με τη μορφή δοντιών ακρίβειας και την τέλεια εξέχουσα θέση
Πλεονέκτημα χαρακτηριστικών γνωρισμάτων:
-
Η σειρά νημάτων προτύπων του ISO είναι διαθέσιμη στους διάφορους τύπους.
-
Παρατηρηθείς κάτω από ένα μικροσκόπιο 40 φορές, την τέλειες λείανση ακρών και την ακρίβεια παθητικότητας.
-
Το λάθος γωνίας κομματιών προς κατεργασία ελέγχεται στους βαθμούς ±0.5.
-
Η υψηλή ποιότητα τσιμεντάρισε το υπόστρωμα καρβιδίου, την υψηλή ανθεκτικότητα, την υψηλές αντοχή και τη μεταβλητότητα.
-
Μεγάλης ακρίβειας μορφή δοντιών για την υψηλής ποιότητας, μεγάλης ακρίβειας κατεργασία νημάτων του χάλυβα, το ανοξείδωτο, και τα υλικά δύσκολος--περικοπών.
-
Η ζωή ενθέτων και η γυρίζοντας ποιότητα νημάτων είναι απολύτως συγκρίσιμες με τα ευρωπαϊκά και αμερικανικά εμπορικά σήματα πρώτος-γραμμών.
Τύπος:
Τμηματικός |
Μέγεθος |
Πίσσα |
MP2215 |
||
ISO: ISO 965-1980 DIN 13 |
16 |
Δικαίωμα/ |
Εξωτερικός |
0.5-3.0 χιλ. |
★ |
ISO: ISO 965-1980 DIN 13 |
16 |
Δικαίωμα/ |
Εσωτερικός |
0.5-3.0 χιλ. |
★ |
ISO: ISO 965-1980 DIN 13 |
22 |
Δικαίωμα/ |
Εξωτερικός |
3.5-6.0 χιλ. |
★ |
ISO: ISO 965-1980 DIN 13 |
22 |
Δικαίωμα/ |
Εσωτερικός |
3.5-6.0 χιλ. |
★ |
Wyeth: ISO 228/1:1982 DIN 259, B.S.84: 1956 |
16 |
Δικαίωμα/ |
Εξωτερικός |
8-19 t/inch |
★ |
Wyeth: ISO 228/1:1982 DIN 259, B.S.84: 1956 |
16 |
Δικαίωμα/ |
Εσωτερικός |
8-19 t/inch |
★ |
Η.Ε: ASME B1.1 - 1989 |
16 |
Δικαίωμα/ |
Εξωτερικός |
8-24 t/inch |
★ |
Η.Ε: ASME B1.1 - 1989 |
16 |
Δικαίωμα/ |
Εσωτερικός |
8-24 t/inch |
★ |
Τυποποιημένο SSPT: ISO 7/1:1994 B.S.21: 1985 |
16 |
Δικαίωμα/ |
Εξωτερικός |
11-28 t/inch |
★ |
Τυποποιημένο SSPT: ISO 7/1:1994 B.S.21: 1985 |
16 |
Δικαίωμα/ |
Εσωτερικός |
11-28 t/inch |
★ |
Τυποποιημένο NPT: ASME B1.20.1-1983 |
16 |
Δικαίωμα/ |
Εξωτερικός |
8-27 t/inch |
★ |
Τυποποιημένο NPT: ASME B1.20.1-1983 |
16 |
Δικαίωμα/ |
Εσωτερικός |
8-27 t/inch |
★ |
Τεχνικές πληροφορίες:
-
Νήμα προτύπων του ISO για τη βιομηχανία βιομηχανικών μηχανημάτων.
-
Τα νήματα στροφής είναι κοινές διαδικασίες CNC στις μηχανές. Η χρήση των καταχωρήσιμων εργαλείων για να κόψει τα νήματα επιτρέπει την ασφαλή και υψηλή παραγωγικότητα της διαδικασίας.
-
Η τροφή της μηχανής είναι ο περισσότερος σοβαρός παράγοντας στη στροφή του νήματος: πρέπει να είναι ίσο με την πίσσα, η οποία είναι η απόσταση μεταξύ ενός σημείου στο νήμα και του αντίστοιχου σημείου του παρακείμενου νήματος. Η τακτοποίηση μεταξύ της πίσσας και της τροφής ανά επανάσταση ολοκληρώνεται από τις υπορουτίνες ελέγχου στη CNC μηχανή.
-
Η στροφή νημάτων πρέπει αρχικά να θεωρήσει τρεις πτυχές για να καθορίσει την καλύτερη επιλογή μεθόδου και εργαλείων για το πέρασμα κλωστής σε βελόνα:
-
Κύριες παράμετροι του νήματος:
-
Εξωτερικό ή εσωτερικό νήμα
-
Τύπος νημάτων
-
Πίσσα
-
Σωστό ή αριστερό νήμα
-
Ανοχή
-
-
Ιδιότητες, μορφή και ποσότητα κομματιών προς κατεργασία υλικές
-
Εάν το κομμάτι προς κατεργασία στερεώνεται ακίνδυνα
-
Εάν υπάρχει οποιοδήποτε πρόβλημα με την αφαίρεση τσιπ
-
Batch κομματιών προς κατεργασία
-
-
Παράμετρος μηχανών
-
Απαιτήσεις σταθερότητας, δύναμης και ροπής, ειδικά για το πέρασμα κλωστής σε βελόνα μεγαλύτερων διαμέτρων
-
Όρος στερέωσης κομματιών προς κατεργασία
-
Το πέρασμα κλωστής σε βελόνα του κύκλου πρέπει να είναι εύκολο στο πρόγραμμα
-
Τέμνοντα ρευστό και ψυκτικό μέσο
-
-
Συνιστώμενες τέμνουσες παράμετροι:
-
Οι ακόλουθες τέμνουσες παράμετροι είναι οι συνιστώμενες τιμές σειράς, και οι πραγματικές τιμές μπορούν να ληφθούν κατάλληλα ως υψηλές αξίες.
-
Κατά δοκιμή των νέων τεμνουσών ταχυτήτων, την πρέπει προσεκτικά να ελέγξετε τον όρο της εξέχουσας θέσης.
-
Για την κοπή νημάτων ανοξείδωτου, μια αρκετά υψηλή τέμνουσα ταχύτητα πρέπει να χρησιμοποιηθεί για να αποφύγει το σχηματισμό της οικιστικής άκρης.
-
Όταν τα τέμνοντα μικρά νήματα πισσών και η χρησιμοποίηση των μικρών εργαλείων ακτίνας μύτης, οι τέμνουσες παράμετροι πρέπει να μειωθούν κατάλληλα.
ISO |
Υλικό |
Τέμνουσα δύναμη μονάδων N/mm 2 |
Σκληρότητα HB |
Ταχύτητα m/min |
|
Π |
Χάλυβας άνθρακα |
C=0.15% C=0.35% C=0.60% |
1900 2100 2250 |
125 150 200 |
150-175 140-155 130-145 |
Π |
Χάλυβας κραμάτων |
Ανόπτηση
Σκλήρυνση |
2100 2600 2700 2850 |
180 275 300 350 |
110-130 80-100 70-90 60-80 |
Π |
Υψηλός χάλυβας κραμάτων |
Ανόπτηση Σκλήρυνση |
2600 3900 |
200 325 |
90-115 70-90 |
Π |
Χυτοχάλυβας |
Μη συμμαχικός Χαμηλό κράμα Υψηλό κράμα ΜΝ χάλυβα 12% μαρτενσίτη |
2000 2500 2700 3600 |
180 200 225 250 |
180-210 90-115 90-115 40-50 |
Μ |
Ανοξείδωτο |
Ωστενίτης |
2450 |
180 |
110-130 |
Μ |
Ανοξείδωτο |
Μαρτενσίτης/Ferrite |
2300 |
200 |
130-170 |
Κ |
Ελατός χυτοσίδηρος |
Ferrite Pearlite |
1100 1100 |
130 230 |
110-140 85-105 |
Κ |
Γκρίζος χυτοσίδηρος |
Χαμηλή εκτατή δύναμη Υψηλή εκτατή δύναμη |
1100 1500 |
180 260 |
110-140 90-115 |
Κ |
Όλκιμος σίδηρος |
Ferrite Pearlite |
1100 1800 |
160 250 |
110-130 80-100 |
Ν |
Κράμα αργιλίου |
Μη ηλικίας Επεξεργασία γήρανσης |
500 800 |
60 100 |
1300-1450 450-500 |
Ν |
Χυτό κράμα αργιλίου |
Μη ηλικίας Επεξεργασία γήρανσης |
750 900 |
75 90 |
430-470 250-290 |
S |
Ανθεκτικό στη θερμότητα κράμα |
Βάση νικελίου |
3000 3050 |
200 280 |
35-50 25-35 |
Χ |
Χάλυβας |
Χάλυβας |
4500 |
HRC55 |
40-50 |
